Втулка под фланец LS, ПЭ 100, d50-d1000 SDR 17/17,6. Комбинированная контактная поверхность: плоская и рифленая

Втулка под фланец LS, ПЭ 100, d50-d1000 SDR 17/17,6. Комбинированная контактная поверхность: плоская и рифленая
Втулка под фланец LS, ПЭ 100, d50-d1000 SDR 17/17,6. Комбинированная контактная поверхность: плоская и рифленая
Втулка под фланец LS, ПЭ 100, d50-d1000 SDR 17/17,6. Комбинированная контактная поверхность: плоская и рифленая
Отзывы:
(0)
  • Модель: Втулка под фланец LS, ПЭ 100, d50-d1000 SDR 17/17,6. Комбинирова
  • Наличие: Есть в наличии
0р.
Купить в один клик
Введите номер телефона и мы перезвоним

Модель:

  • Удлиненная версия
  • Материал: ПЭ 100
  • Для электромуфтовой, стыковой и инфракрасной сварки
  • Подходит для соединений с метрическими фланцами (от d110, а также с ANSI/ASME B16.5)
  • Уплотнение d20-d630: профильное из NBR No. 45 44 07, EPDM No. 48 44 07
  • Уплотнение для d710-d1000 из EPDM No. 48 40 03

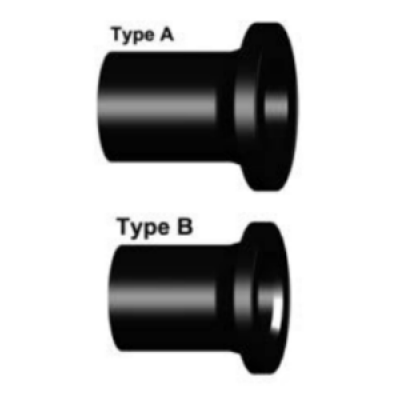

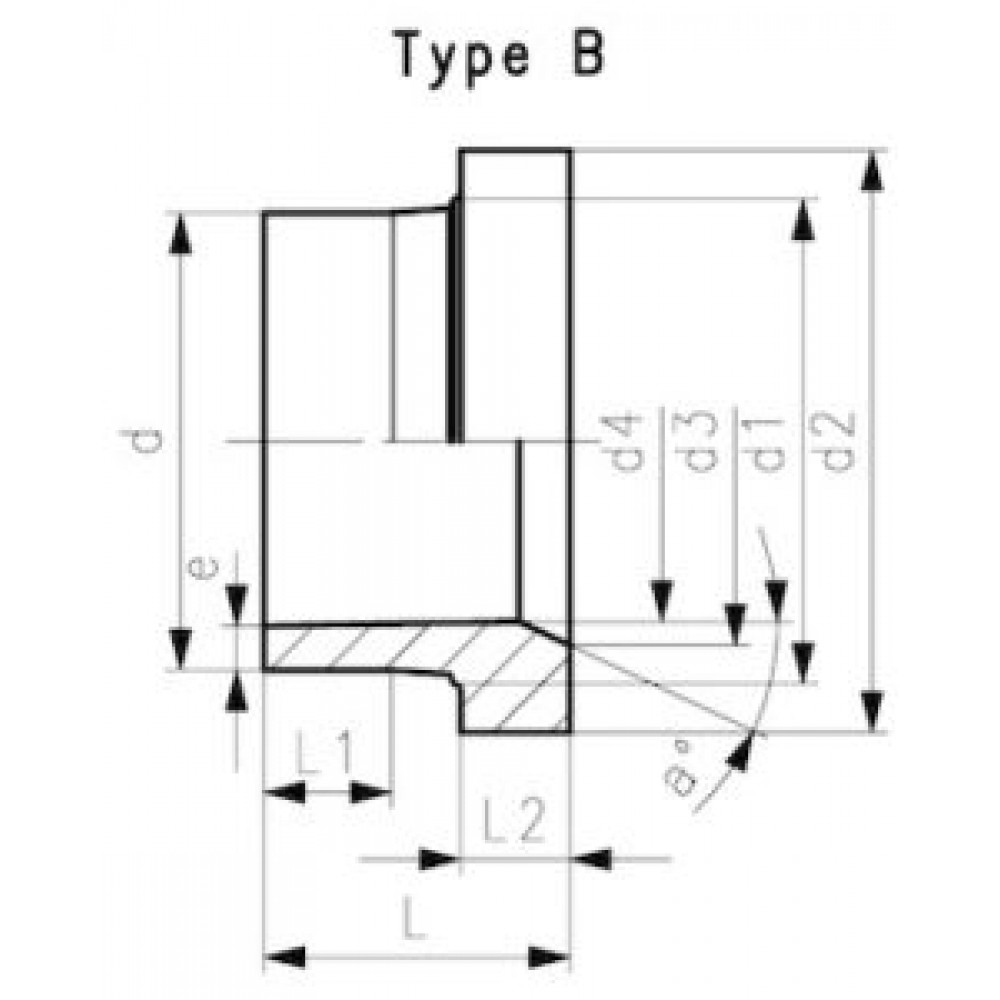

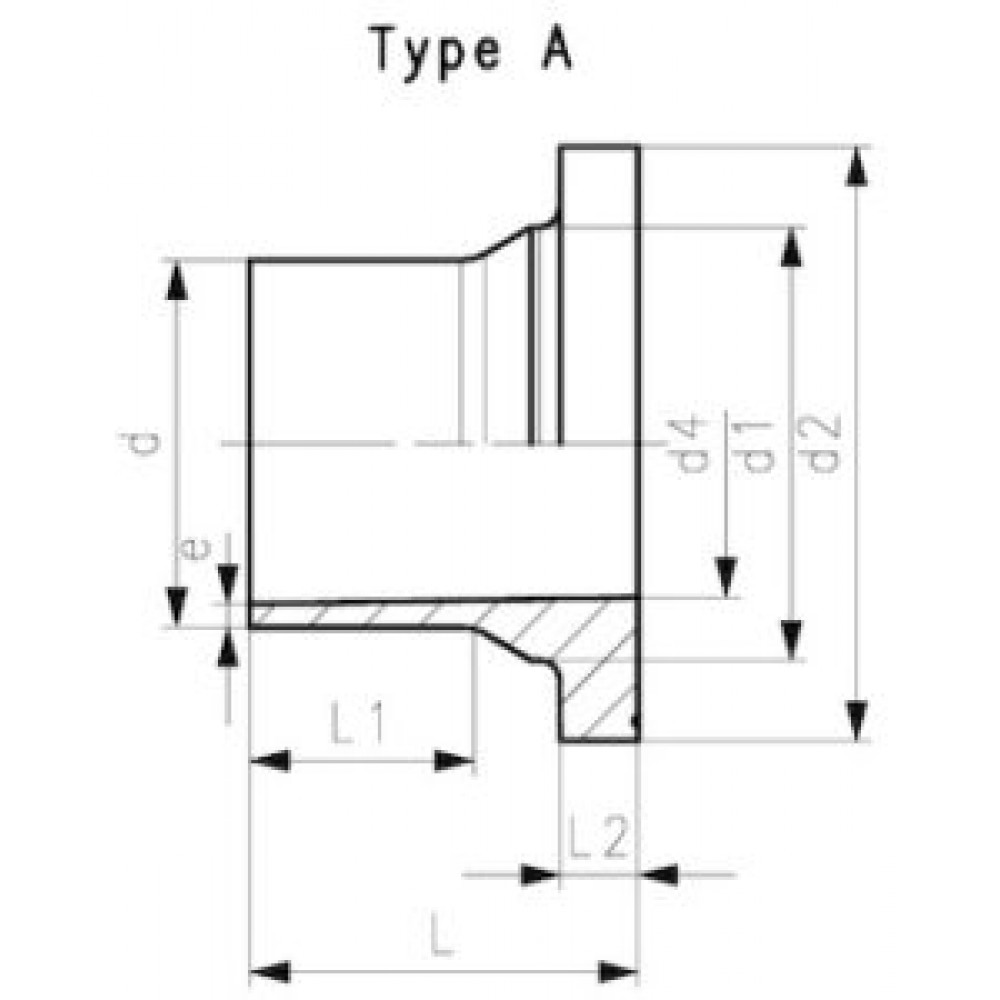

  • Тип A — без фаски, тип B — с фаской
  • Давление для газа 5 бар / воды 10 бар
  • До d315 подходит для дисковых затворов типа 567/568. Свыше этого использовать ПЭ100 адаптор для затворов SDR17/17,6 (d355-d1200).
  • До d280 подходит для дисковых затворов типа 037/038/039. Свыше этого использовать ПЭ100 адаптор для затворов SDR11 (d315-d800).
  • Уплотнение: профильное из NBR No. 45 44 07, EPDM No. 48 44 07
  • Давление для газа 10 бар / воды 16 бар
  • До d315 подходит для дисковых затворов типа 567/578 и 038/039
  • Для стыковой, электромуфтовой и инфракрасной сварки IR Plus®
  • До d400 подходит для дисковых затворов типа 567/578. Свыше этого использовать ПЭ100 адаптор для затворов SDR17,6 (d400-d1200)

*Тип В — с фаской

*Не подходит для дисковых затворов

**Литые монтажные опоры для фланцев

d, мм DN, мм Метод сварки Код Вес, кг
50 40 IR 753 800 085 0,107
63 50 IR 753 800 086 0,168
75 65 IR 753 800 087 0,260
90 80 IR 753 800 088 0,367
110 100 IR 753 800 089 0,571
125 100 IR 753 800 090 0,684
140 125 IR 753 800 091 1,035
160 150 IR 753 800 092 1,342
180 150 IR 753 800 093 1,469
200 200 IR 753 800 094 2,297
225 200 IR 753 800 095 2,456
250 250   753 800 096 3,500
280 250   753 800 097 3,780
315 300   753 800 098 5,470
**355 350   753 800 299 7,100
**400 400   753 800 300 9,600
**450 500   753 800 301 16,400
**500 500   753 800 302 18,500
*560 600   753 800 103 27,500
*630 600   753 800 104 30,000
*710 700   753 800 105 39,376
*800 800   753 800 106 50,759
*900 900   753 800 107 64,202
*1000 1000   753 800 108 79,495
